Doppelseitige BSWF TYP NJ 85 BE

Leistungsklasse: H2–W2–C–VI 1

Doppelseitige BSWF, beidseitig wirkend. Aufstellfläche auf Asphalt oder Beton bei einsträngiger Wirkung im 4 cm oder 12 cm Tiefeinbau eingespannt. Schutzeinrichtung geeignet bei engen Platzverhältnissen.

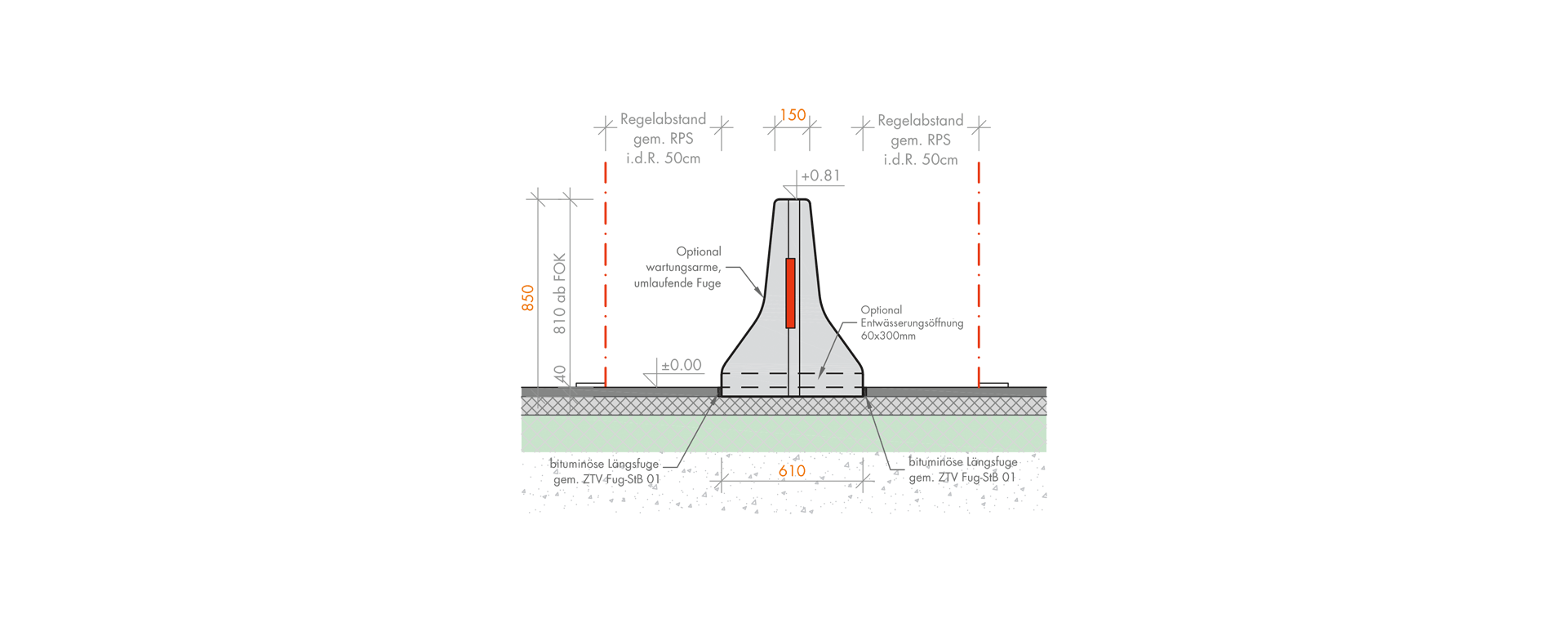

09 nj85be

Technische Übersichtsliste (TÜL) für FRS        SE: 1056
Leistungsklasse H2–W2–C–VI 1
Dynamische Durchbiegung 0,0 m
Fahrzeugeindringung VI N 0,4 m
Bemaßung LxBxH 3,50 x 0,61 x 0,85 m
Gewicht/Stück ~ 2260 kg
Geprüfte Aufbaulänge 35 m
Untergrund / Unterlage Asphalt, Beton

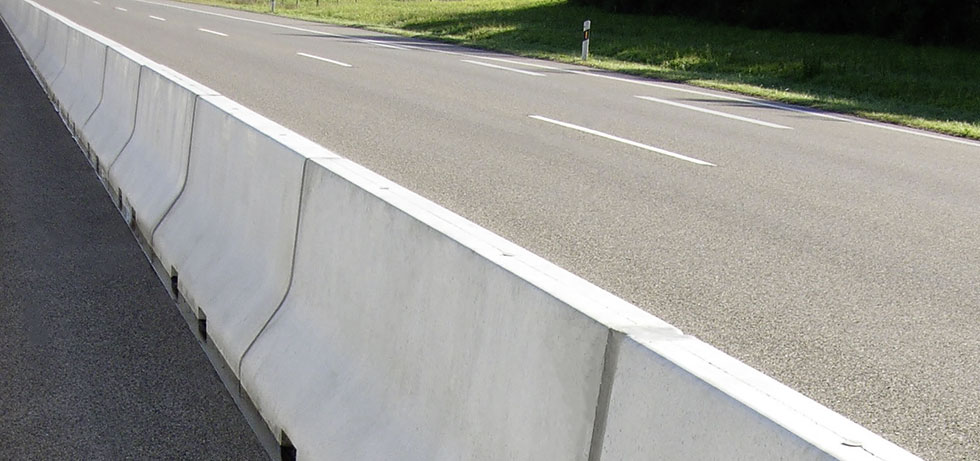

09 BSWF NJ 85BE

 Anschlussmöglichkeiten:
BSWF Typ NJ 85 BE / SE 1056 0,00 m ÜE 5158 BSWF Typ NJ 93 BK / SE 1058
14,00 m ÜE 5175 BSWF Typ NJ 85 HF / SE 1060
0,00 m ÜE 5174 BSWF Typ NJ 93 KP / SE 1057
3,50 m ÜE 5167 BSWF Typ SB 94 BE / SE 1054
3,50 m ÜE 5170 BSWF Typ NJ 85 DF / SE 1055

Downloads:

PDF BSWF TYP NJ 85 BE (Strecke)
PDF BSWF TYP NJ 85 BE (Hindernis)
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Februar 2023
