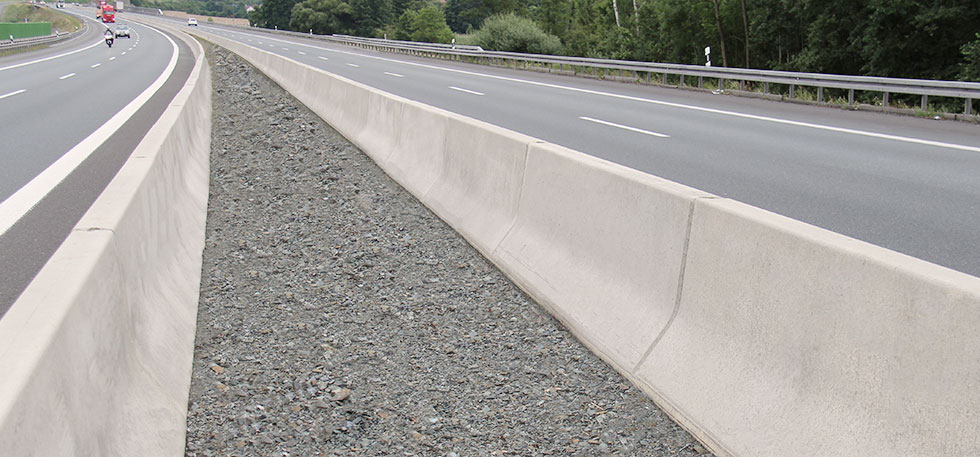

Doppelseitige BSWF Typ NJ 93 BK

Leistungsklasse: H2–W2–B–VI 2

Doppelseitige BSWF, einseitig wirkend, im 12cm Tiefeinbau an Belagskante, verbundfrei, ohne zusätzlichen Verbund mit dem Untergrund. Das Aufstellen der BSWF erfolgt vor dem Einbau der Binder- und Deckschicht auf Gründungshöhe der ATS.
Für den Doppelnutzen als TSE und SE geeignet

06 nj93bk

Technische Übersichtsliste (TÜL) für FRS        SE: 1058
Leistungsklasse H2–W2–B–VI 2
Dynamische Durchbiegung 0,1 m
Fahrzeugeindringung VI N 0,7 m
Bemaßung LxBxH 3,50 x 0,61 x 0,93 m
Gewicht/Stück ~ 2650 kg
Geprüfte Aufbaulänge 35 m
Verdichtungsgrad (Hinterfüllung 12 cm) Mineralgemisch / Ev2 70MN/m2
Untergrund / Unterlage Mineralgemisch, Asphalt, Beton / Ev2 45 - 70MN/m2



BSWF NJ 93BK

 Anschlussmöglichkeiten:
BSWF Typ NJ 93 BK / SE 1058 14,00 m ÜE 5153 BSWF Typ NJ 85 HF / SE 1060
0,00 m ÜE 5161 BSWF Typ NJ 93 KP / SE 1057
0,00 m ÜE 5158 BSWF Typ NJ 85 BE/ SE 1056
3,50 m ÜE 5156 BSWF Typ SB 94 BE / SE 1054
0,00 m ÜK 4031 BSWF Typ NJ 81 DV / SE 1053
7,00 m ÜE 5237 BSWF Typ NJ 127 BK / SE 1184
14,00 m ÜK 4053 BSWF Typ NJ 122 BK-30 / SE 1075
10,50 m ÜE 5155 BSWF Typ SB 90 BW / SE 1059
3,50 m ÜK 4039 BSWF Typ NJ 81 BW 101 / SE 1069
10,50 m ÜE 5157 BSWF Typ NJ 115 BW 101 / SE 1072
3,50 m ÜE 5154 BSWF Typ NJ 85 DF / SE 1055
10,50 m ÜE 5159 BSWF Typ NJ 119 DM / SE 1073
3,50 m ÜE 5160 BSWF Typ SB 90 DV / SE 1052

Downloads:

PDF BSWF Typ NJ 93 BK (Strecke)
PDF BSWF Typ NJ 93 BK (Hindernis)
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Februar 2023
