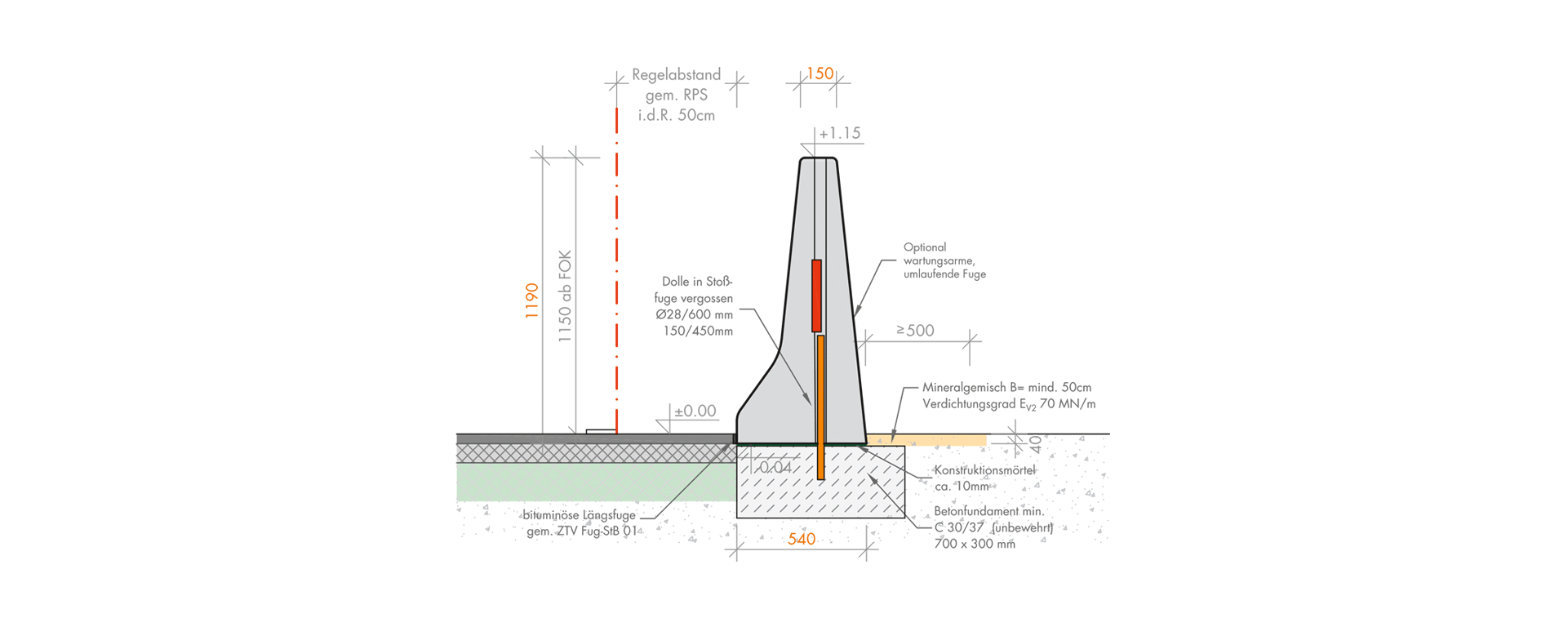

Einseitige BSWF TYP NJ 119 DM

Leistungsklasse: H2–W1–C–VI 1

BSWF einseitig wirkend, bei einsträngiger, einseitig wirkender Aufbauweise an Gefahrenstellen bei sehr engen Platzverhältnissen im 4 cm oder 12 cm Tiefeinbau. Untergrund: Betonfundament mind. C30/37.

24 nj119dm

Technische Übersichtsliste (TÜL) für FRS        SE: 1073
Leistungsklasse H2–W1–C–VI 1
Dynamische Durchbiegung 0,0 m
Fahrzeugeindringung VI N 0,1 m
Bemaßung LxBxH 3,50 x 0,54 x 1,19 m
Gewicht/Stück ~ 2980 kg
Geprüfte Aufbaulänge 35 m
Verdichtungsgrad (Hinterfüllung 12 cm) Mineralgemisch / Ev2 70MN/m2
Untergrund / Unterlage Betonfundament (C30/37)

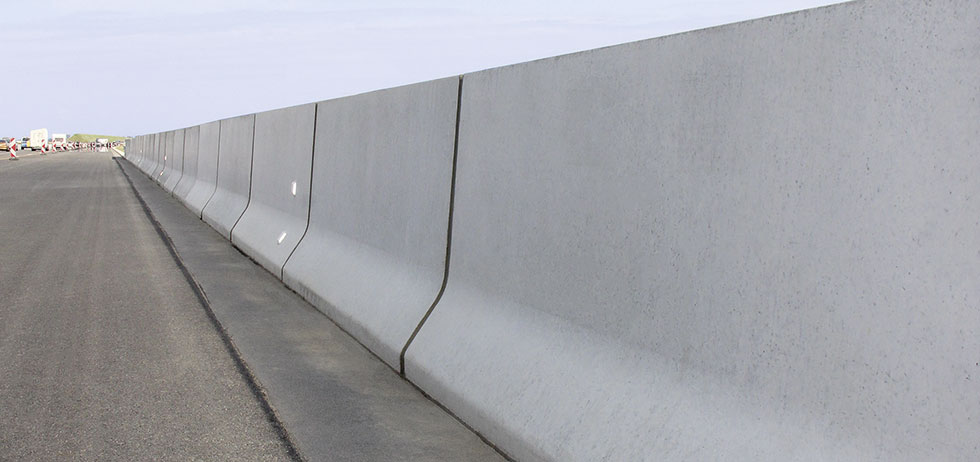

24 BSWF NJ 119DM

 Anschlussmöglichkeiten:
BSWF TYP NJ 119 DM / SE 1073 7,00 m ÜE 5173 BSWF Typ NJ 85 DF / SE 1055
10,50m ÜE 5159 BSWF Typ NJ 93 BK / SE 1058
3,50m ÜE 5240 BSWF Typ NJ 127 BK / SE 1184


Downloads:

PDF BSWF TYP NJ 119 DM
PDF Systemübersicht



Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Februar 2023
