Doppelseitige BSWF TYP NJ 127 BK

Leistungsklasse: H2–W3–B–VI 2

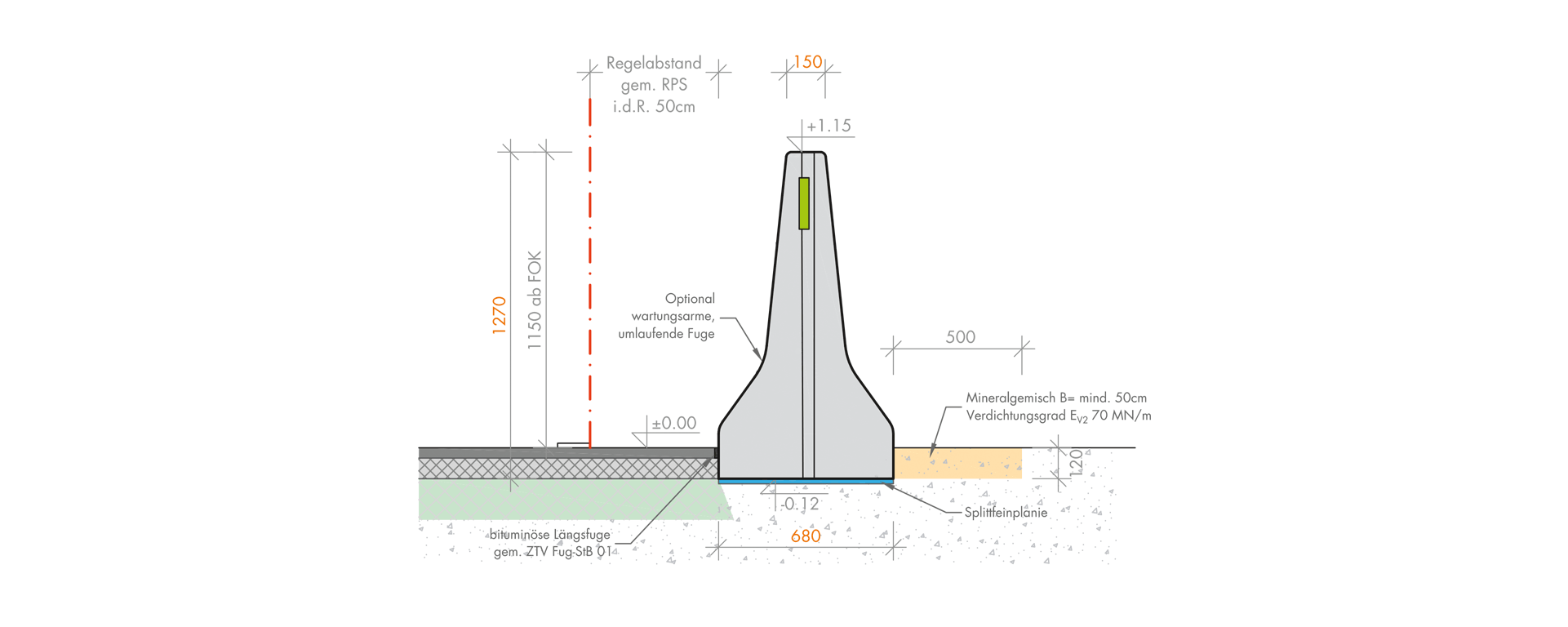

Doppelseitige BSWF, einseitig wirkend, im 12 cm Tiefeinbau an Belagskante, verbundfrei, ohne zusätzliche Verbindung mit dem Untergrund. Das Aufstellen der BSWF erfolgt vor dem Einbau der Binder- und Deckschicht auf Gründungshöhe der ATS.

13 nj127bk

Technische Übersichtsliste (TÜL) für FRS        SE: 1184
Leistungsklasse H2–W3–B–VI 2
Dynamische Durchbiegung 0,2 m
Fahrzeugeindringung VI N 0,7 m
Bemaßung LxBxH 3,50 x 0,68 x 1,27 m
Gewicht/Stück ~ 3780 kg
Geprüfte Aufbaulänge 35 m
Verdichtungsgrad (Hinterfüllung 12 cm) Mineralgemisch / Ev2 70MN/m2
Untergrund / Unterlage Mineralgemisch / Ev2 45 - 70MN/m2
 Anschlussmöglichkeiten:
BSWF TYP NJ 127 BK 7,00 m ÜE 5237 BSWF Typ NJ 93 BK / SE 1058
10,50 m ÜE 5239 BSWF Typ NJ 115 BW 101 / SE 1072
3,50 m ÜE 5240 BSWF Typ NJ 119 DM / SE 1073
7,00 m ÜE 5238 BSWF Typ NJ 85 DF/ SE 1055

Downloads:

PDF BSWF TYP NJ 127 BK
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Februar 2023
