Doppelseitige BSWF Typ NJ 122 BK-30

Leistungsklasse: H4b–W4–B–VI 8

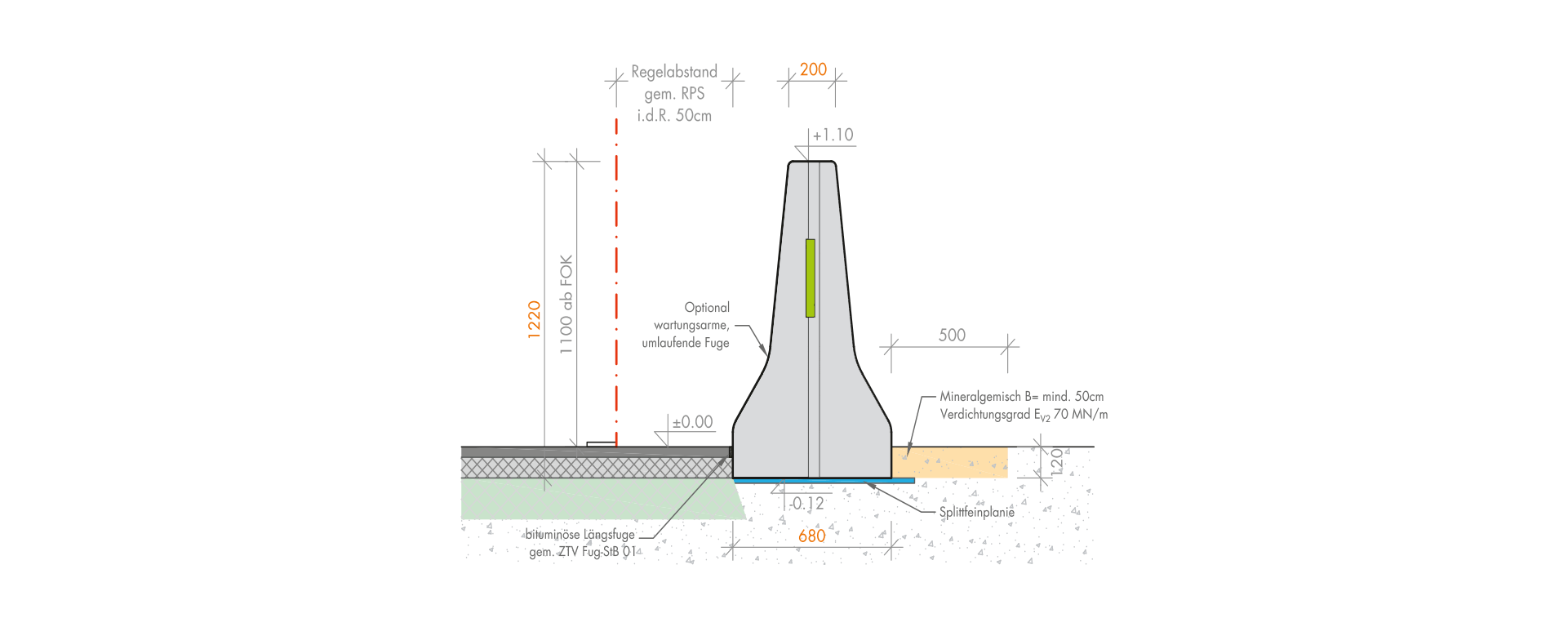

Doppelseitige BSWF, einseitig wirkend, im 12 cm Tiefeinbau an Belagskante, verbundfrei, ohne zusätzlichen Verbund mit dem Untergrund. Besonders geeignet für offene Trogbauweise. Das Aufstellen der BSWF erfolgt vor dem Einbau der Binder- und Deckschicht auf Gründungshöhe der ATS.

14 nj122bk 30

Technische Übersichtsliste (TÜL) für FRS        SE: 1075
Leistungsklasse H4b–W4–B–VI 8
Dynamische Durchbiegung 0,5 m
Fahrzeugeindringung VI N 3,2 m
Bemaßung LxBxH 3,50 x 0,68 x 1,22 m
Gewicht/Stück ~ 3920 kg
Geprüfte Aufbaulänge 56 m
Verdichtungsgrad (Hinterfüllung 12 cm) Mineralgemisch / Ev2 70MN/m2
Untergrund / Unterlage Mineralgemisch / Ev2 45 - 70MN/m2
 Anschlussmöglichkeiten:
BSWF TYP NJ 122 BK-30 / SE 1075 14,00 m ÜK 4053 BSWF TYP NJ 93 BK / SE 1058
6,00 m ÜE 5109 BSWF TYP NJ 110 BW-30 / SE 1076

Downloads:

PDF BSWF Typ NJ 122 BK-30
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Februar 2023
